석영셀/쿼츠셀(Quartz Cell)

1. 흡수셀 :



[구조]
투명한 물질, 예를 들면 유리, 석영, 메타크릴산계 합성 수지, 테플론 등으로 만들어지고 일반적으로 350~1200mμ의 측정에는 광학 유리제인 것(⇀ 유리 셀), 200~350mμ의 측정에는 석영제인 것(⇀ 석영 셀)이 많이 이용된다. 또한 적외선 흡수의 측정에는 적외 흡수용 셀을 이용한다. 그림에 나타내듯이 각종 형태의 것이 있고 시험관형(a)과 평형(c)은 필터형 광전 광도계 등에, 각형(b)은 주로 분광 광도계용으로서 널리 이용되고 있다. (d)는 기체 시료용 셀의 일례이다(⇀ 유체 시료용 셀). 각형 셀은 앞뒤 양면이 평행으로 두께가 균일한 2매의 투명한 판을 틀에 접착하여 만들고, 셀 두께가 1mm, 2mm 등의 얇은 것에서부터 50mm 100mm 등의 두꺼운 것까지 있다. 시험관형 셀은 방향성이 있고 회전하면 흡광도가 바뀔 우려가 있다. 각형 셀에 비해 정밀도는 나쁘지만 가격도 싸고 세척도 간단하여 일상 분석 등에는 편리하다.



[주의]
흡수 셀은 항상 깨끗하게 또한 흠집 없이 유지하지 않으면 안 된다. 사용 전에 과산화수소 2~3%를 포함하는 2~3N 질산 용액에 5~20분 담그고 몇 회 물로 씻는다. 심하게 더러워졌을 때에는 탈지면을 감은 유리봉으로 가볍게 닦는다. 그릇 닦는 모래 등은 금물이다.

참조 : [네이버 지식백과] 흡수 셀 [吸收-, absorption cell, Absrptionskuvette] (화학대사전, 2001. 5. 20., 세화 편집부)

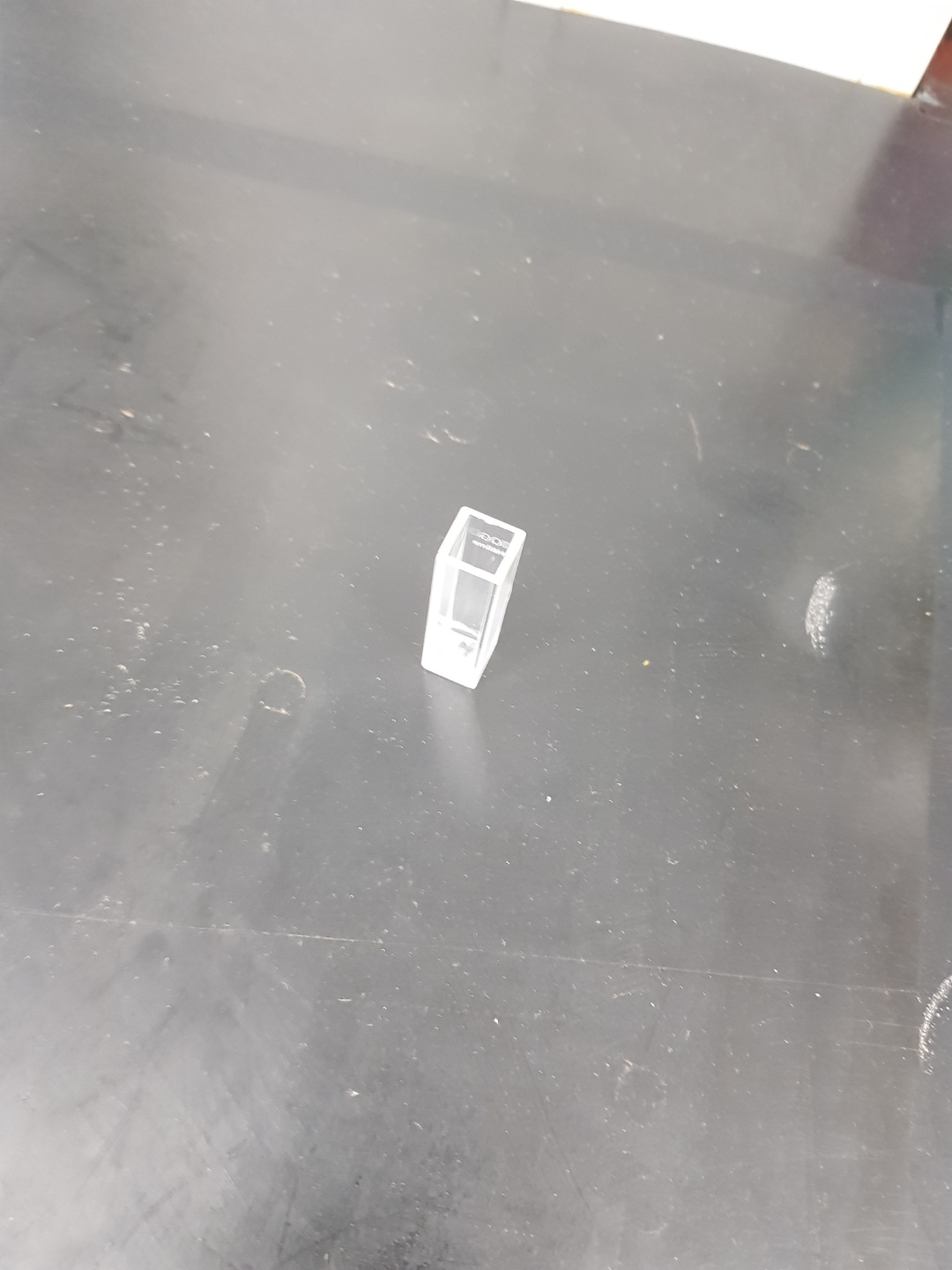

석영셀



2. 분광광도계 :



시료의 파장별 세기를 측정하여 색도좌표를 산출하는 색채 측정 장비. 색채 측정을 위해 최소 380~780nm 영역의 빛을 측정하도록 설계되며, 분광광도계는 광원. 시료 측정의 관측 조건을 결정하는 광학 장치, 빛을 분광시키는 분광 광치, 빛을 분석하기 쉬운 신호로 변환시키는 광 검출기와 신호 처리 장치로 구성된다.
(1) 광원 조건(조명 광원): CIE 규격에 규정되어 있는 특징과 등가의 각종 광원 데이터를 내장하고 있으므로 다양한 광원 조건 하에서 측정데이터를 얻을 수 있다.
(2) 조명 각도: CIE 규격에 규정되어 있는 조건에 준거하고 있기 때문에 항상 같은 조건에서 측정할 수 있다.
(3) 수광부: 분광 센서를 탑재하고 있기 때문에 고정밀도의 측정이 가능한다.
(4) 각종 표색계: XYZ, L*a*b*, Hunter L*a*b*, Munsell 등 다양한 표색계로 표시할 수 있다.
(5) 색의 기억: 정확히 기억할 수 있다.
(6) 통신 기능: RS-232C 준거의 디지털 신호로 PC와 접속해서 각종 데이터의 출력, 신호 입력이 가능한다.
(7) 분광 광도율 그래프 : 색의 파장 성분(반사율)을 그래프화해서 표시한다.
(8) 색차의 판단: 수치 표시에서 수시로 알 수 있다. 분광 반사율 그래프로 표시되며, 분광 측정기라고도 한다.

 참조 : [네이버 지식백과] 분광 광도계 [spectrophotometer, 分光光度計] (색채용어사전, 2007., 박연선, 국립국어원)

분광광도계에 석영셀이 많이 쓰인다 요즘은 일회용 셀도 많이 쓰인다.
